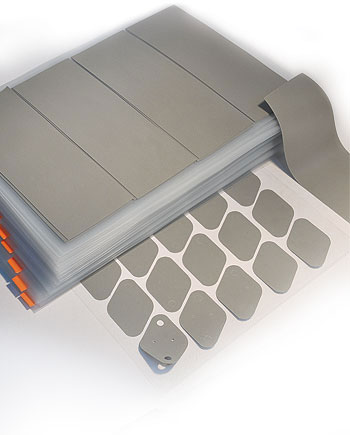

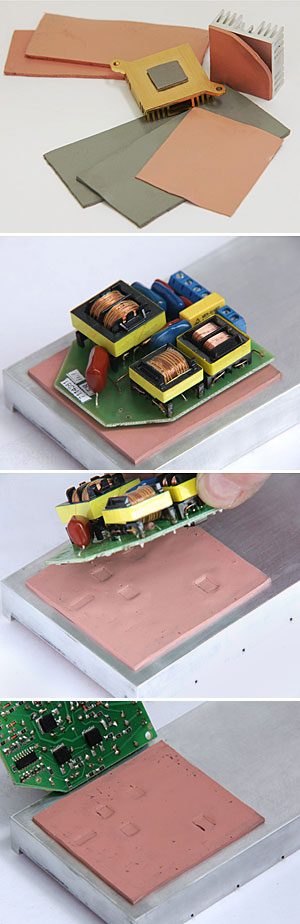

 Керамико-полимерные теплопроводящие диэлектрические материалы являются 100%-ми тонкопленочными силиконовыми эластомерами, применяемыми для изготовления теплопроводящих эластичных прокладок и теплопроводящих пленочных электрических изоляторов в изделиях тепло-..., электро- и радиоэлектронной техники, работающих в интервале температур от минус 60°С до плюс 250°С.Природная эластичность и теплопроводность в сочетании с малой толщиной и высокой прочностью обеспечивают минимальное термическое сопротивление при надежной электрической изоляции -------------------------------------------------------------------------------- Монтаж электронных тепловыделяющих компонентов осуществляется без нанесения теплопроводящих паст, что гарантирует надежность и электрическую безопасность, а также сокращает время сборки -------------------------------------------------------------------------------- Благодаря армированию стекловолокном материалы устойчивы к механическим повреждениям при сильном сжатии между плоскими прижимными поверхностями корпуса и радиатора – прижимное давление до 40 МПа не повреждает материал. При этом эластичная силиконовая основа с высокой теплопроводностью заполняет неровности микрорельефа сжимающих поверхностей, повышая теплопередачу -------------------------------------------------------------------------------- Материалы не токсичны, не выделяют вредных веществ в процессе монтажа и эксплуатации, не подвержены воздействию веществ, применяемых при очистке печатных плат -------------------------------------------------------------------------------- Для удобства монтажа поверхность материала покрывается липким клеящим слоем (ЛК) или липкой позиционирующей смазкой (ЛП). Липкая позиционирующая смазка имеет пониженную адгезионную прочность при сдвиге, что позволяет небольшим усилием перемещать приклеенную прокладку по прижимной поверхности – позиционировать при монтаже. Материалы НОМАКОН™ КПТД-2 обеспечивают эффективный отвод тепла и электрическую изоляцию за счет повышенных теплопроводящих и диэлектрических свойств керамических наполнителей, комформности к контактным поверхностям и выраженной термической релаксации. Листовые материалы КПТД-2М благодаря особому эластичному гелеобразному полимеру чрезвычайно легко деформируются при сжатии и плотно прилегают ко всем компонентам печатной платы. Такие материалы при толщине листа 0,5-6 мм могут служить прокладкой между всей печатной платой и теплоотводящим элементом, например, металлическим корпусом устройства или радиатором, обеспечивая объемный теплоотвод. Изделия из листовых материалов КПТД-2М, называемые нами Heat-Conducting Plastic Enveloping Pads, или HCPE™ Pads (HCPE™-прокладки, HCPE™ 3D-прокладки), являются аналогами материалов Gap Pad®, Gap Filler® и Softtherm® известных производителей. Материалы КПТД-2 выпускаются виде листов прямоугольной формы шириной до 160 мм и длиной до 780 мм, а также в виде прокладок, вырезанных из листов материала КПТД-2 по чертежам, согласованным с потребителями. Допускаемое отклонение длины и ширины листа, а также линейных размеров прокладки не превышает ±0,5 мм. Нормируемая толщина листов (прокладок) при заказе составляет 0,15, 0,20, 0,30, 0,45, 0,50, 0,75, 1,00, 1,50, 2,00 мм. Стандартные размеры листов 150х100 мм, 150х130 мм, 150х220 мм, 160х220 мм, 160х260 мм. Размеры и форма других листов и прокладок при поставке согласуются с потребителями. ГАРАНТИИ ИЗГОТОВИТЕЛЯ -------------------------------------------------------------------------------- 1. Изготовитель гарантирует соответствие листовых материалов НОМАКОН™ КПТД-2 и НОМАКОН™ КПТД-2М требованиям технических условий при соблюдении условий транспортирования, хранения и применения. 2. Срок хранения материалов КПТД-2 (КПТД-2М) без липкого слоя в упаковке предприятия-изготовителя составляет 24 месяца. 3. Срок хранения материалов КПТД-2 (КПТД-2М) с липким слоем в упаковке предприятия-изготовителя составляет 6 месяцев. 4. Потеря липкости материалов КПТД-2 (КПТД-2М) после истечения срока хранения у потребителя не является выбраковочным фактором. 5. После истечения срока хранения материалы КПТД-2 и КПТД-2М испытывают перед каждым применением на соответствие требованиям технических условий. При условии соответствия материалы могут быть использованы по прямому назначению. 6. Рекламации и претензии по качеству принимаются при возврате продукции в упаковке предприятия-изготовителя с предоставлением копий сопроводительных документов на полученную продукцию от предприятия-изготовителя (накладная, удостоверение о качестве). Качественные показатели: |
|
