Обозначение и маркировка автомобильных шин
Каждая шина имеет обозначение, характеризующее ее габаритные размеры и тип. Размеры и маркировку большинства шин указывают на боковине покрышек и обозначают сочетанием двух параметров: ширины профиля (например, 200 мм) и посадочного диаметра (508 мм).
Размеры специальных шин обозначают в виде сочетаний наружного диаметра, ширины профиля и посадочного диаметра. В обозначении радиальных шин после второго числа ставят букву R, например 200-508R. На изделиях зарубежных фирм можно встретить обозначение в дюймах и смешанное (в дюймах и миллиметрах). В первом случае оба числа условно обозначают размеры шин в дюймах, например, 7,50-20; 5,20-13, во втором случае первое число указывает ширину профиля шины в миллиметрах, а второе - диаметр обода колеса в дюймах, например, 260-20.
На каждой камере и ободной ленте при изготовлении наносят: товарный знак предприятия-изготовителя, размер камеры, месяц и год изготовления, штамп отдела технического контроля.
На боковине или плечевой зоне каждой шины, восстановленной наложением нового протектора, наносят:
заводской номер шины;
наименование или товарный знак предприятия, производившего восстановление автомобильной шины;
дату восстановления (год, месяц);
штамп отдела технического контроля шиноремонтного предприятия;
балансировочную метку (у шин, проходивших балансировку).
На каждой восстановленной шине при утрате маркировки вновь наносят обозначение шины, модель, норму слойности или индекс грузоподъемности.
Примеры маркировок
_______________________________________________________________________
Маркировка легковой шины 165/80R13 МИ-166 Steel Radial 82S Tubeless 168Я502311:
где 165/80R13 - обозначение типо-размера шины, 165 - ширина профиля шины в мм., 80 - индекс серии, R - отличительный индекс радиальной шины и 13 - посадочный диаметр шины в дюймах;
МИ-166 - модель шины МИ - условное обозначение разработчика шины (М - Московский шинный завод, И - НИИ шинной промышленности), 166 - порядковый номер разработки (модель);
Steel - обозначение металлокорда в брекере;
Radial - радиальная шина;
82 - индекс грузоподъемности;
S - индекс максимально допустимой скорости, в данном случае 180 км/ч;
Tubeless - бескамерная шина (камерная обозначается - Tube type);
168Я502311 - заводской номер шины (168 - дата изготовления: 16 - порядковый номер недели с начала года, 8 - последняя цифра года изготовления - 1978г; Я - индекс предприятия-изготовителя шины - Ярославский шинный завод; 502311 - порядковый номер шины).
Маркировка шины постоянного давления грузового автомобиля 260R508 (9.00R20) И-Н142Б НС-12 ГОСТ 5513-86 НКХ1771395:
где 260R508 (9.00R20) - обозначение размера шины,
где 260 мм. и (9,00 дюйм) - обозначение ширины профиля шины;
508 мм. и (20 дюйм) - обозначение посадочного диаметра обода;
R - условное обозначение радиальной конструкции шины;
И-Н142Б - обозначение модели шины;
И-Н - обозначение разработчика шины, здесь - НИИ шинной промышленности;
142 - порядковый номер разработки;
Б - вариант (модель) разработки;
Б - вариант (модель) разработки;
НС-12 - норма cлойности шины (условное обозначение прочности каркаса данной шины, определяющее ее соответствие максимально допустимой нагрузке);
ГОСТ 5513-86 - обозначение стандарта, по которому изготовляется шина;
НКХ1771395 - условное обозначение заводского номера (НК - индекс предприятия-изготовителя шин, здесь - Нижнекамский шинный завод; XI - месяц изготовления шины - ноябрь, 77 - две последние цифры год изготовления шины; т.е. 1977, 1395 - порядковый номер шины).
Размеры широкопрофильных, арочных шин и пневмокатков даются только в миллиметрах.
Широкопрофильные шины и пневмокатки обозначаются тремя цифрами.
Первая цифра означает наружный диаметр шины, вторая - ширину ее профиля, третья - диаметр обода.
Между первыми двумя цифрами ставится знак умножения, между второй и третьей - тире, например, 1600x600-635.
Арочные шины обозначаются двумя цифрами, соединенными знаком умножения; первая цифра характеризует наружный диаметр шины, вторая - ширину профиля шины.
На боковину шин с направленным рисунком протектора наносят стрелку, указывающую на правление вращения колеса.
Буква М, наносимая краской, указывает на морозостойкость шины.
Желтое кольцо - на то, что она предназначена для эксплуатации в тропическом климате.
У шин легковых автомобилей точка может отмечаться красным кружком, треугольником или квадратом.
При монтаже шины это место устанавливают у отверстия в диске колеса для вентиля камеры.
_______________________________________________________________________

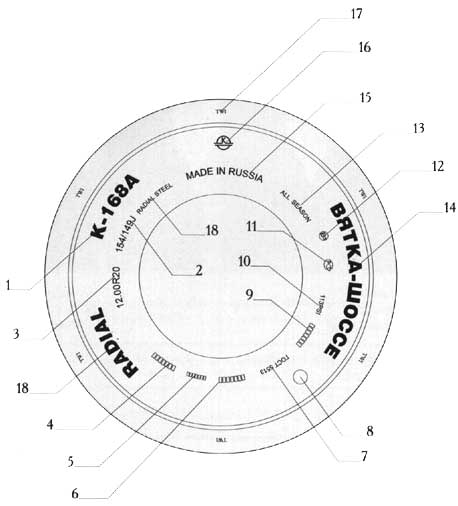

Вот еще интерпритация расклада шинных маркировок
1 - Обозначение модели шины (К-168А).
2 - Обозначение индекса несущей способности ИНС (для одинарных колес/для сдвоенных) и категории скорости (J) в
2 - Обозначение индекса несущей способности ИНС (для одинарных колес/для сдвоенных) и категории скорости (J) в
соответствии Правилами № 54 ЕЭК ООН и стандартов ETRTO.
3 - Обозначение размера шины, включающее ширину профиля (12,00 дюймов), диаметр обода (20 дюймов) и тип конструкции
3 - Обозначение размера шины, включающее ширину профиля (12,00 дюймов), диаметр обода (20 дюймов) и тип конструкции
(буква «R» для радиальной конструкции, а для диагональной конструкции буквы «D» не приводится).
4 - Надпись «TUBELESS» - если шина установлена без камеры, «TUBE» («TUBE TYRE») - камерная шина, без обозначения –
4 - Надпись «TUBELESS» - если шина установлена без камеры, «TUBE» («TUBE TYRE») - камерная шина, без обозначения –
камерная шина.
5 - Надпись «REINFORCED» - усиленная шина.
6 - Серийный номер шины.
7 - ГОСТ или ТУ, по которым шина изготовлена.
8 - Дата изготовления - 4 цифры (две первые - неделя (20), последние - год изготовления шины (97)).
9 - Надпись «REGROOVABLE» - возможность углубления протектора рисунка методом нарезки.
10 - «PSI» - индекс давления, указывающий давление воздуха в шине соответствующее максимальной допускаемой нагрузке.
11 - Знак национального соответствия при обязательной сертификации продукции в Системе сертификации ГОСТ Р.
12 - Знак официального утверждения, состоящий из круга, в котором проставлены буква «Е», что означает соответствие
5 - Надпись «REINFORCED» - усиленная шина.
6 - Серийный номер шины.
7 - ГОСТ или ТУ, по которым шина изготовлена.
8 - Дата изготовления - 4 цифры (две первые - неделя (20), последние - год изготовления шины (97)).
9 - Надпись «REGROOVABLE» - возможность углубления протектора рисунка методом нарезки.
10 - «PSI» - индекс давления, указывающий давление воздуха в шине соответствующее максимальной допускаемой нагрузке.
11 - Знак национального соответствия при обязательной сертификации продукции в Системе сертификации ГОСТ Р.
12 - Знак официального утверждения, состоящий из круга, в котором проставлены буква «Е», что означает соответствие
шин правилам № 54 ЕЭК ООН и отличительный номер страны.
13 - Тип рисунка протектора («M+S» или «M&S» (снег и грязь)- для шин с зимним рисунком протектора; «ALL SEASSON» - для
13 - Тип рисунка протектора («M+S» или «M&S» (снег и грязь)- для шин с зимним рисунком протектора; «ALL SEASSON» - для
шин со всесезонным протектором; «OUTSIDE» (наружная сторона) – для шин с асимметричным рисунком протектора).
14 - Обозначение рисунка протектора.
15 - Страна-изготовитель шины на английском языке.
16 - Товарный знак предприятия-изготовителя.
17 - «TWI» (TREAD WEAR INDICATION, что дословно - индикаторная дорожка износа) - знак индикатора износа, который
14 - Обозначение рисунка протектора.
15 - Страна-изготовитель шины на английском языке.
16 - Товарный знак предприятия-изготовителя.
17 - «TWI» (TREAD WEAR INDICATION, что дословно - индикаторная дорожка износа) - знак индикатора износа, который
размещается по углу протектора равномерно в шести местах по окружности.
18 - Конструкция шины («RADIAL» - радиальная конструкция каркаса может быть дополнено словами «RADIAL STEEL BELT»;
18 - Конструкция шины («RADIAL» - радиальная конструкция каркаса может быть дополнено словами «RADIAL STEEL BELT»;
«RADIAI STEEL», означающими, что шина имеет металлокордный брекер; «ALL STEEL» - для цельнометаллокордных шин).
19 - Стрелка (на шинах, имеющих направленный рисунок протектора) - указывает направление вращения колеса.
20 - HC или PR – норма слойности, определяющая максимальную допустимую нагрузку.
21 - Характеристика шины – сведения о конструкции шины.
22 - Условия и рекомендации по эксплуатации шины.
19 - Стрелка (на шинах, имеющих направленный рисунок протектора) - указывает направление вращения колеса.
20 - HC или PR – норма слойности, определяющая максимальную допустимую нагрузку.
21 - Характеристика шины – сведения о конструкции шины.
22 - Условия и рекомендации по эксплуатации шины.
Условные обозначения пневматической шины, проставляемые на боковой поверхности, указывают ее основные размеры и тип конструкции.
В условном обозначении автомобильных покрышек приводятся значения ширины профиля В и посадочного диаметра d обода. Эти параметры могут выражаться в миллиметрах, дюймах или иметь смешанную размерность; для некоторых шин разработчики делают это обозначение двойным - и в миллиметрах, и в дюймах.
В обозначение может включаться индекс серии, выраженный отношением высоты профиля Н к его ширине В.
Буквенный индекс R в условном обозначении поясняет, что покрышка имеет радиальный тип конструкции. Диагональные шины буквенного индекса в обозначении не имеют.
Цифры индекса серии и буква типа конструкции в обозначении проставляются между параметрами ширины профиля шин и посадочного диаметра обода.
Индекс С (Commercial) (для США и Канады - LT (Light Truck)) - индекс, стоящий в конце условного обозначения, указывает, что покрышка предназначена для легких грузовых автомобилей и автобусов особо малой вместимости.
Индекс L (Low Section Tyre) - низкопрофильная шина.
Широкопрофильные шины обозначаются тремя числами, где первая обозначает наружный диаметр D шины, вторая - ширину профиля, третья - посадочный диаметр обода, пример: 1300 х 530—533,
где 1025 мм. - наружный диаметр шины, 420 мм. - ширина профиля, 457 мм. - диаметр обода (все параметры приводятся в миллиметрах).
Шины обычного профиля обозначаются: 10,00-20 и 10,00 R 20, где 10,00 - ширина профиля в дюймах, 20— посадочный диаметр обода в дюймах, R - шина радиальной конструкции, без обозначения - диагональная.
Шины радиальные низкопрофильные: 315/80 R 22.5, где 315 - ширина профиля (в миллиметрах), 80 - серия (в данном случае 80%), 22.5 - посадочный диаметр обода (в дюймах).
Ряд шин, для тракторов и сельскохозяйственной техники, имеют двойное обозначение размеров - в миллиметрах и дюймах:
диагональные обычного профиля 11,2-20;
диагональные низкопрофильные 18,4 L-30 или 16,5/70-18;
радиальные шины 30,5 R 32,
где во всех случаях числа обозначают:
число, стоящее на первом месте (11,2; 18,4; 16,5; 30,5) ширина профиля в дюймах;
число, стоящее на последнем месте (20; 30; 18; 32) посадочный диаметр обода в дюймах;
число 70 - индекс серии.
Некоторые шины имеют двойное обозначение размеров - в дюймах и миллиметрах: 9,00R20 (260R508).
Значение меток, нанесенных на боковины:
Уценка из класса «А» в класс «В» из-за внешних видовых дефектов. Полностью сохраняется гарантия завода-изготовителя.
Класс «С» - нарушение состава каучуковой смеси. Гарантия завода-изготовителя не распространяется.
Класс «D» - внутренние дефекты. Без каких-либо гарантий.
Sports Utility Vehicles (SUV) - в обиходе называемые "паркетники"
