Фотоотчет по проделанной работе на автомобиле Mitsubishi Pajero Sport 2011г. часть 2
Фотоотчет по проделанной работе на автомобиле Mitsubishi Pajero Sport 2011г. часть 2 (17.07.2011).
На выше указанном Pajero Sport, далее были выполнены следующие работы:
Полная шумоизоляция автомобиля, установка автономного отопителя Webasto, компрессора, перенос АКБ, Потолочного монитора;

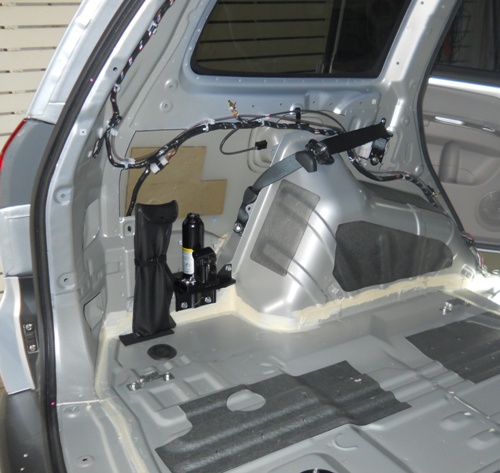

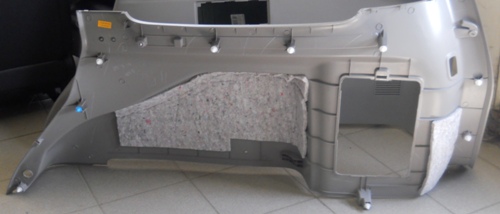

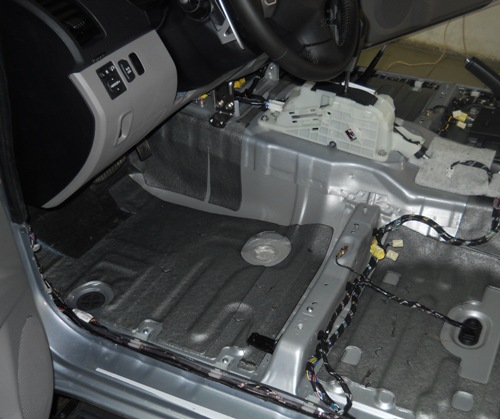

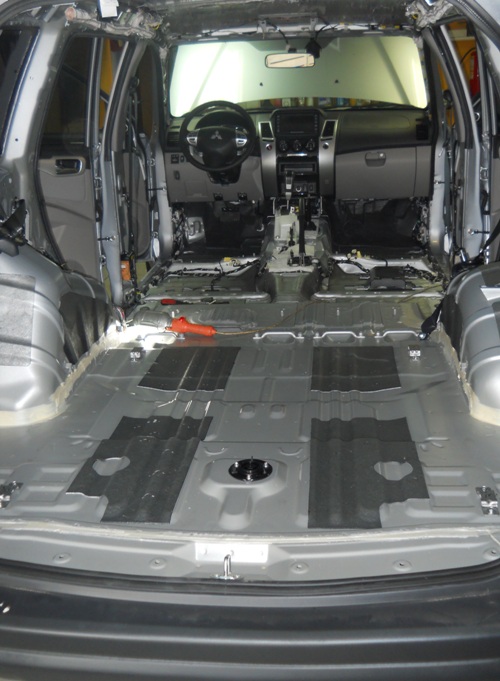

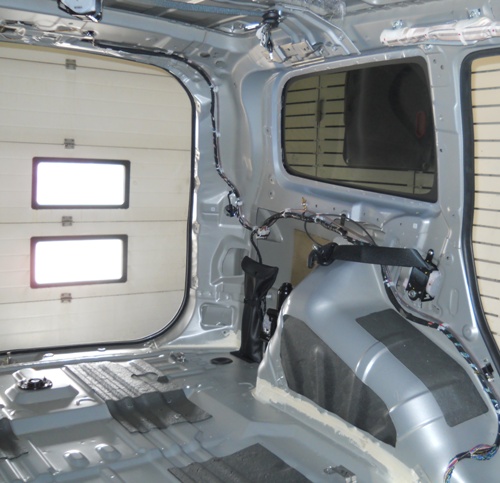

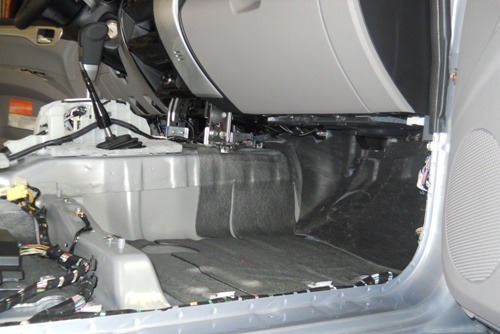

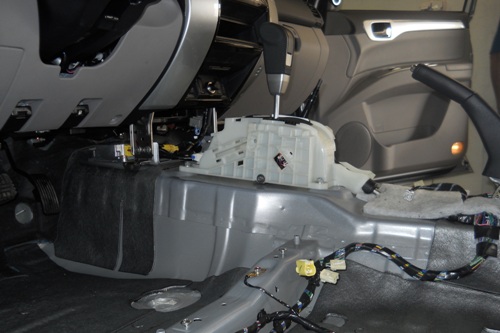

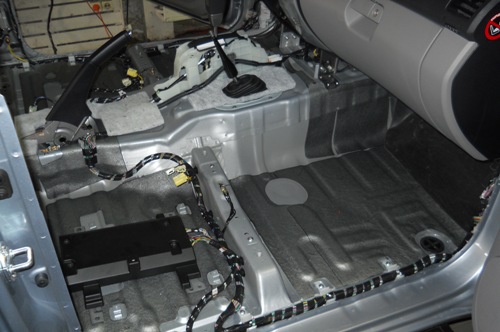

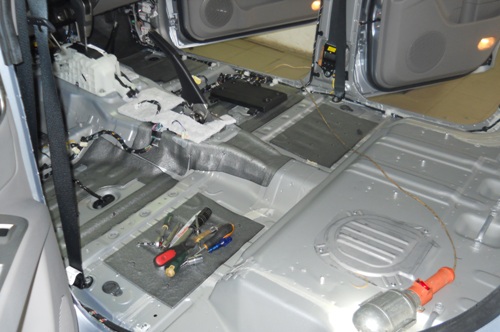

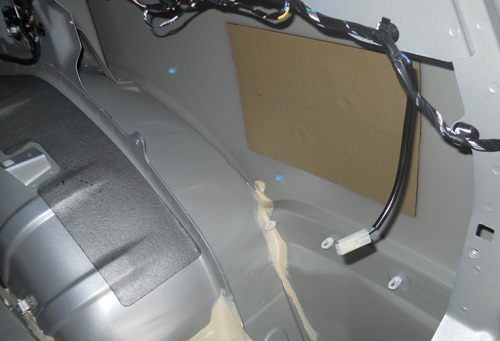

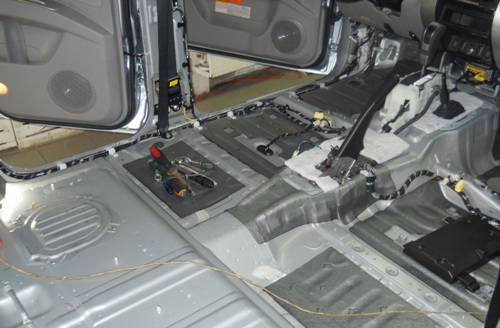

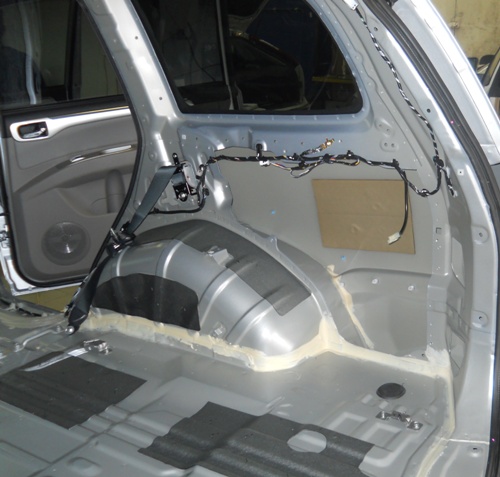

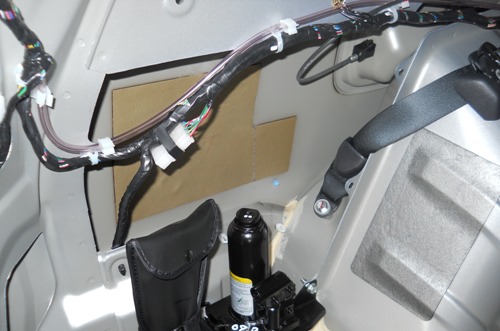

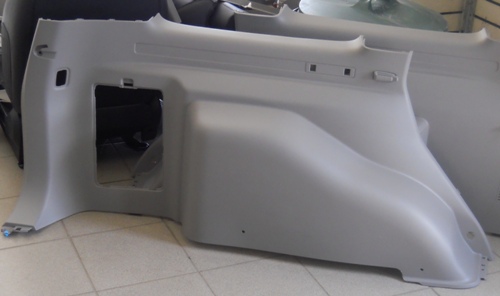

Мы начали нашу работу с шумоизоляции автомобиля, а именно разбираем полностью салон: убираем сиденья, ковер и снимаем всю обшивку и получим примерно такой вид салона автомобиля.
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_salon01.jpg)
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_salon02.jpg)
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_salon03.jpg)
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_salon04.jpg)
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_salon01.jpg)
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_salon06.jpg)
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_salon07.jpg)
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_salon08.jpg)
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_salon09.jpg)
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_salon10.jpg)
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_salon11.jpg)
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_salon12.jpg)
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_salon13.jpg)
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_salon14.jpg)
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_salon15.jpg)

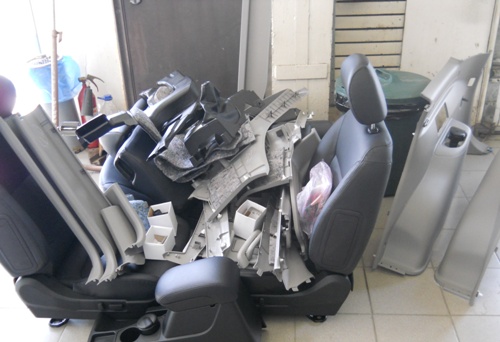

После полной разборки салона получим вот такую кучу.
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_salon16.jpg)

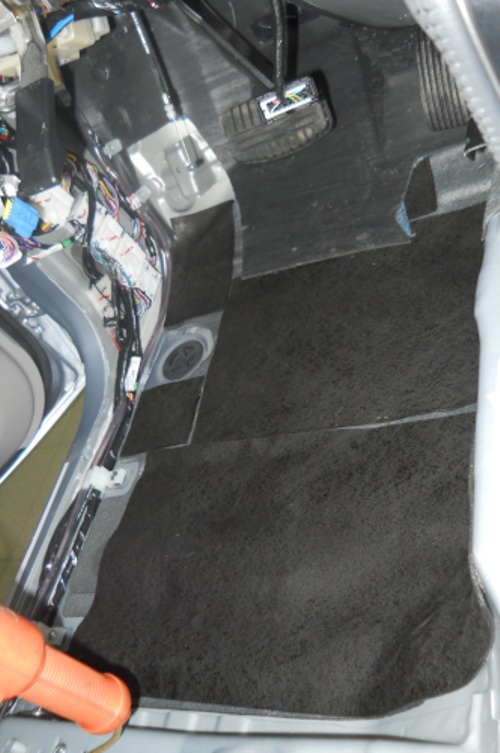

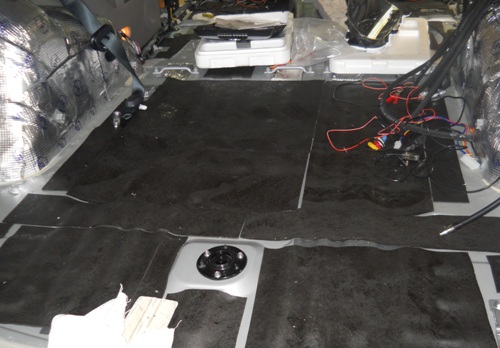

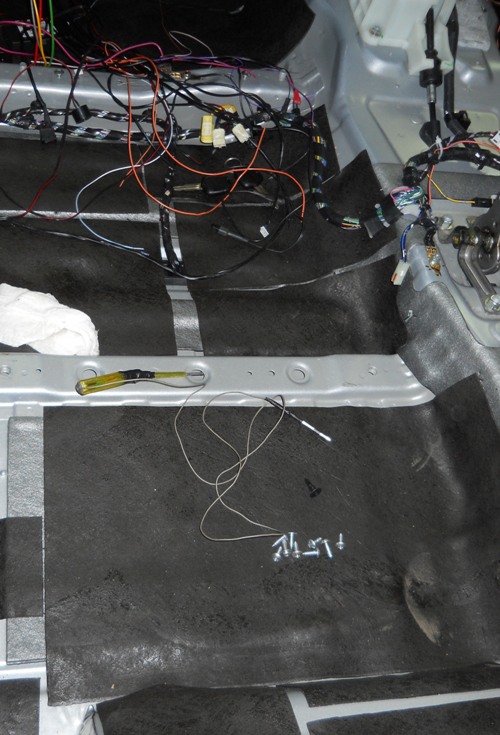

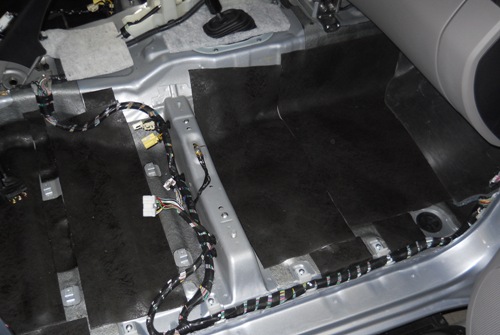

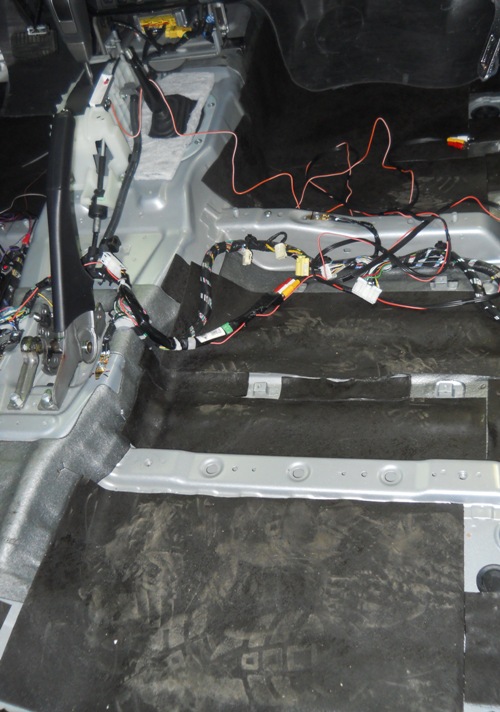

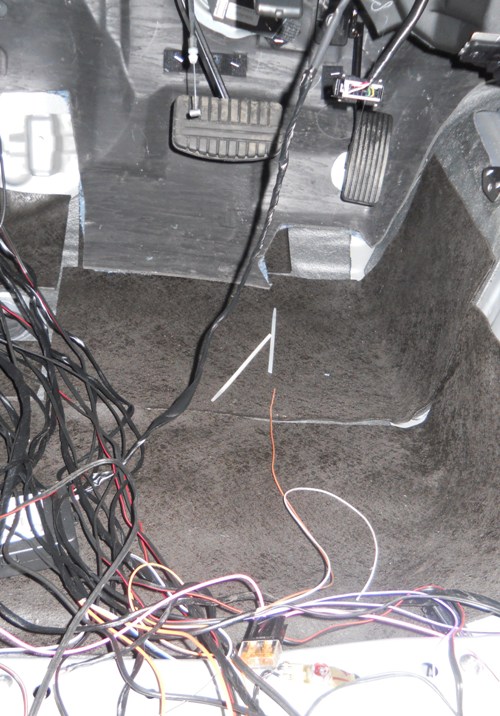

На пол наносим материал Визомат ПБ, предварительно обезжириваем поверхность.
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_salon17.jpg)
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_salon18.jpg)
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_salon19.jpg)
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_salon20.jpg)
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_salon21.jpg)
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_salon22.jpg)

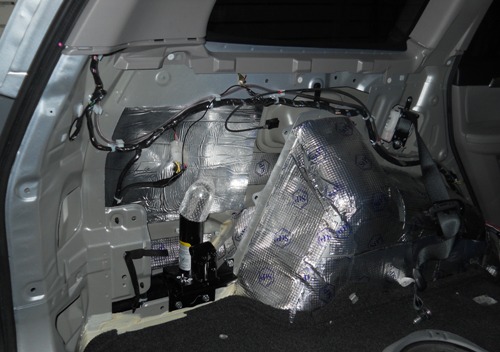

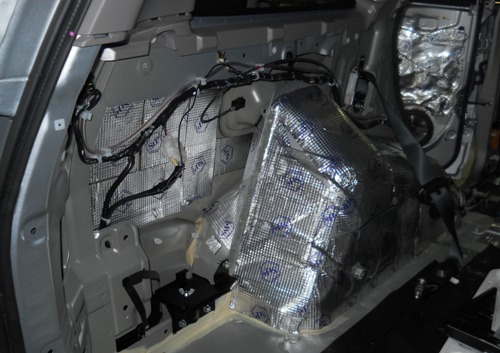

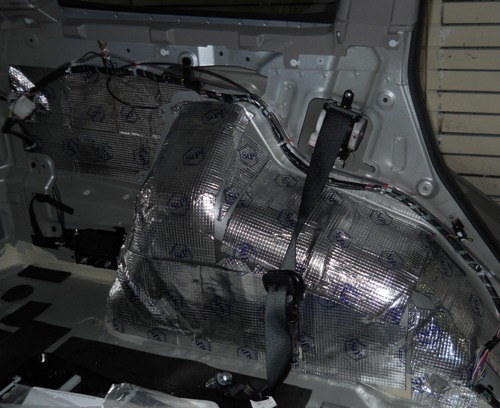

На боковую поверхность кузова наносим ВибропластМ1
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_salon23.jpg)
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_salon24.jpg)
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_salon25.jpg)

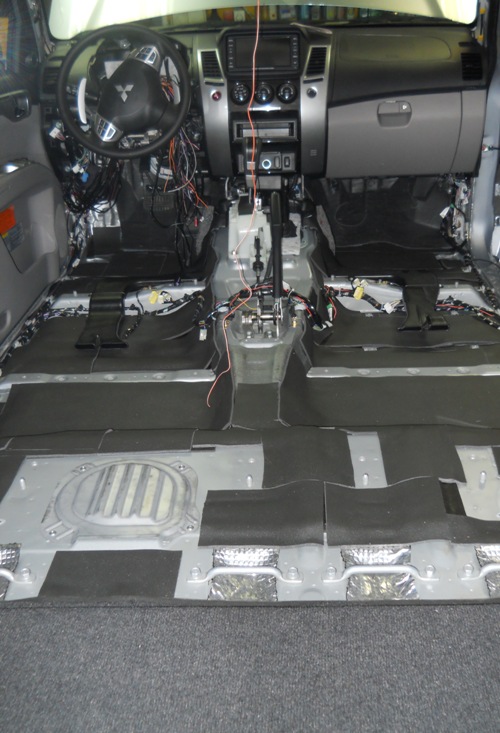

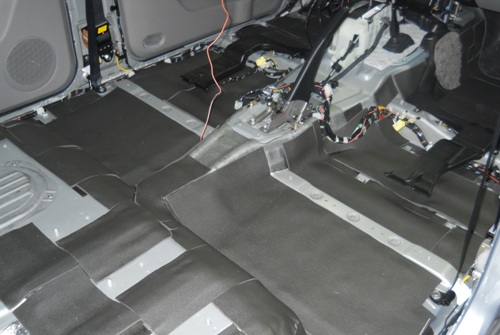

Вторым слоем наносим сплэн 3004
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_salon26.jpg)
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_salon27.jpg)

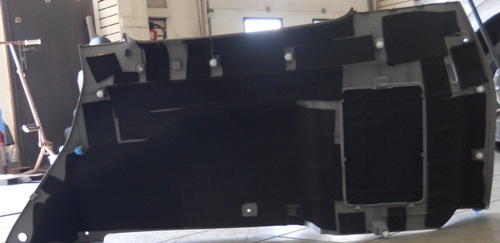

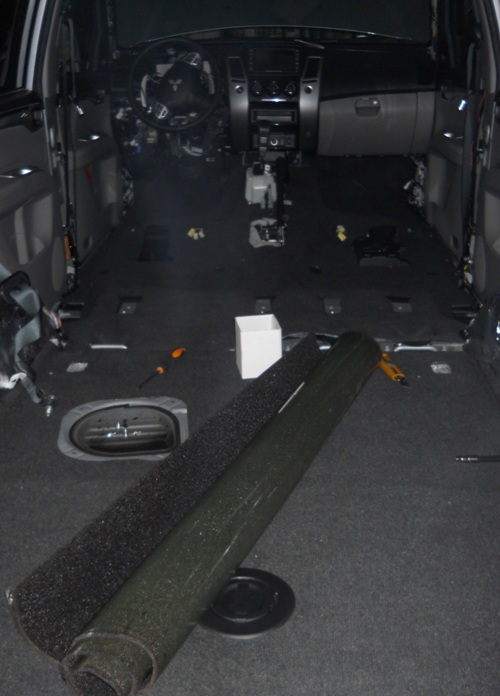

На внутреннюю часть обшивки наносим Битопласт
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_salon28.jpg)
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_salon29.jpg)

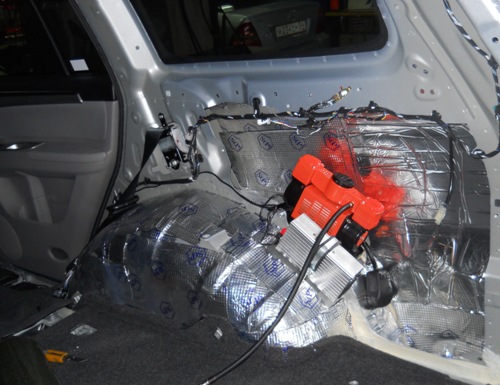

В автомобиле есть одно место, это задний правый подкрылок, оно ни как не используется в отличии от левого, где расположен домкрат и балонник. Сюда и решено было установить компрессор и преобразователь напряжения 12-220V.

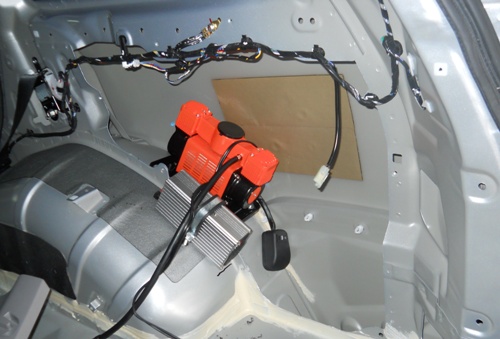

Компрессор и преобразователь напряжения 12-220V будет расположен примерно так:
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_kompressor06.jpg)

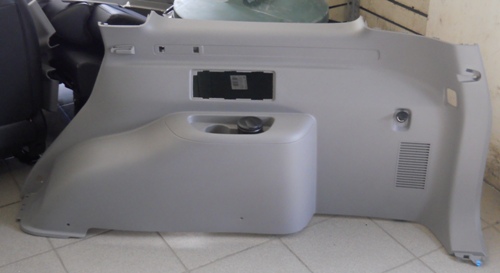

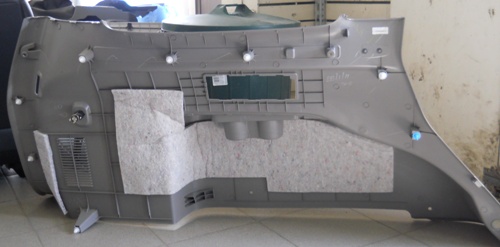

В обшивке нет места доступа к компрессору.
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_kompressor02.jpg)

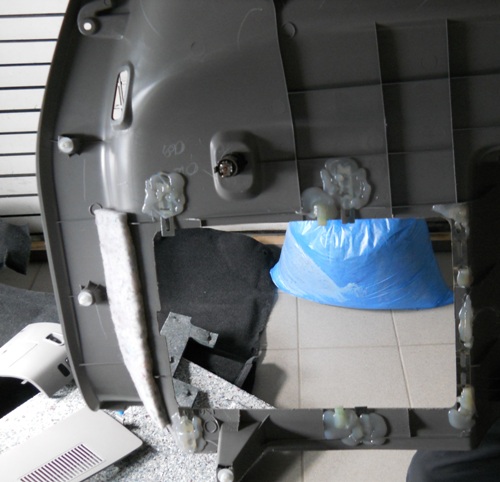

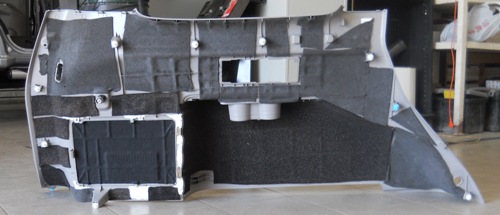

Поэтому заказываем у дилера, еще одну заглушки и по ней вырезаем отверстие под лючок для доступа к компрессору.
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_kompressor04.jpg)
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_kompressor05.jpg)

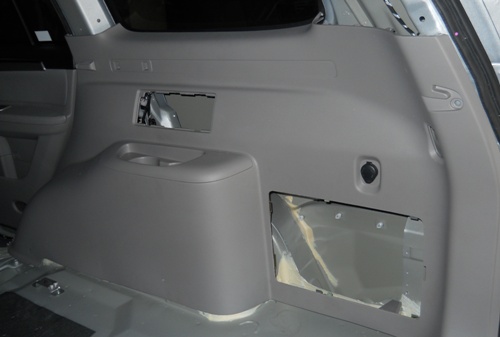

И вот так это будет потом выглядеть.
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_kompressor03.jpg)

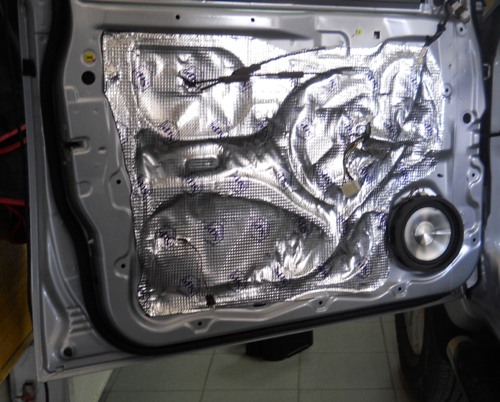

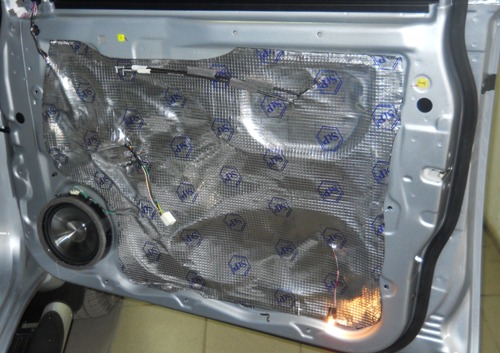

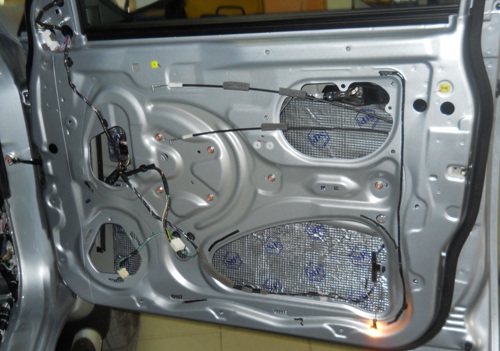

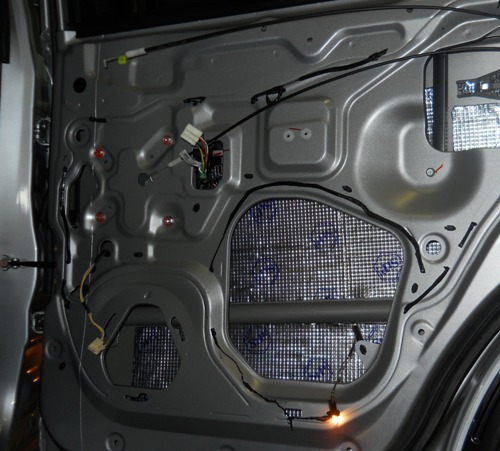

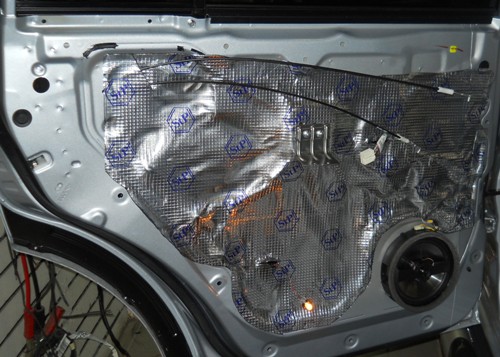

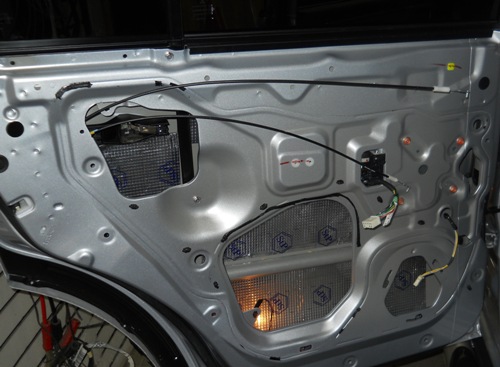

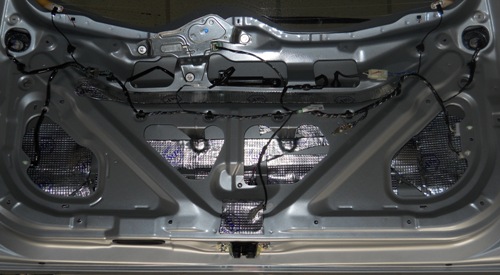

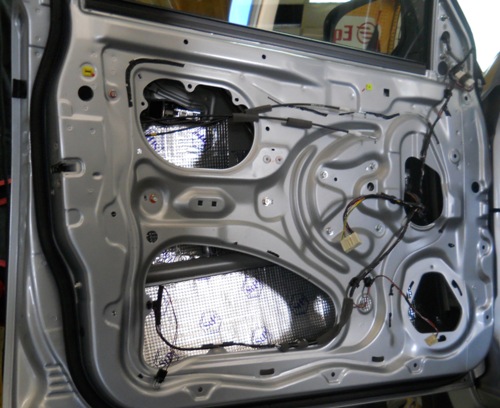

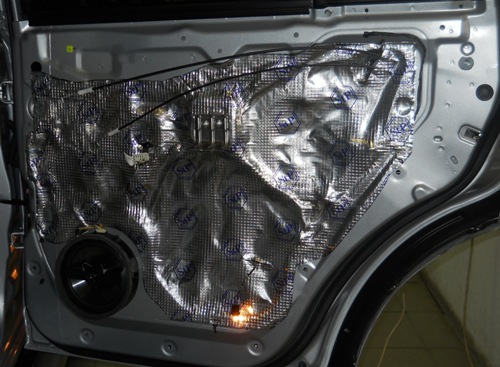

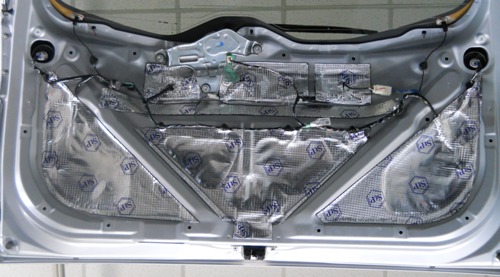

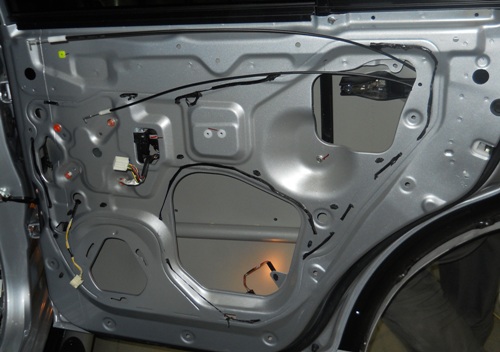

Вместе с шумоизоляции пола также выполняем шумоизоляцию дверей материалом ВибропластМ1
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_wdver01.jpg)
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_wdver02.jpg)
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_wdver03.jpg)
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_wdver04.jpg)
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_wdver05.jpg)
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_wdver06.jpg)
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_wdver07.jpg)
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_wdver08.jpg)
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_wdver09.jpg)
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_wdver_zad01.jpg)
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_wdver_zad02.jpg)

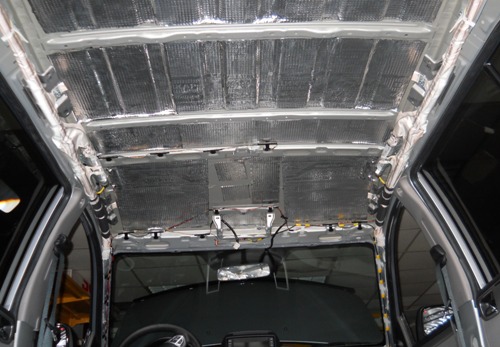

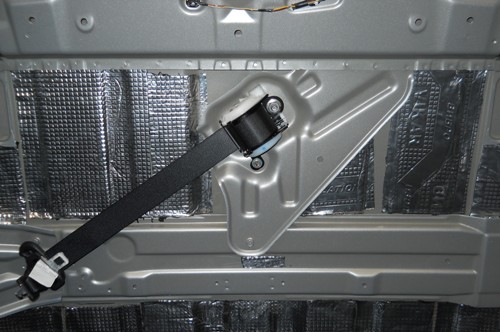

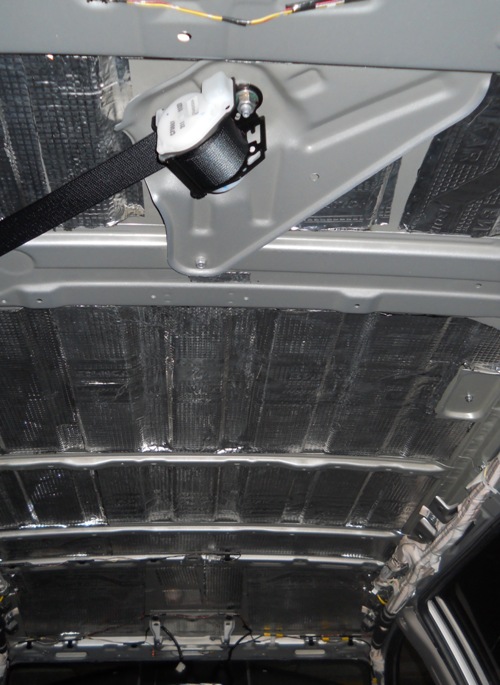

И приступаем к крыши.
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_krisha01.jpg)
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_krisha02.jpg)
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_krisha03.jpg)
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_krisha03.jpg)
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_krisha04.jpg)
Вторым слоем мы решили оставить родную шумоизоляцию и приклеить её на клей.
![автонаходка, интернет-магазин](/files/Image/foto/mmc_pajero_sport_2011_krisha3.jpg)
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_krisha05.jpg)

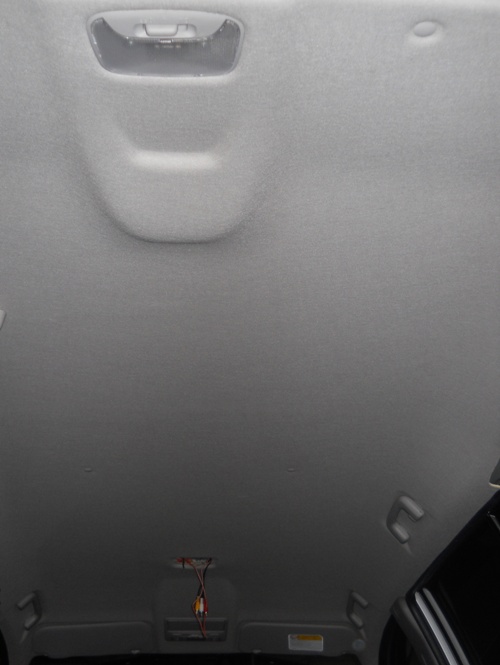

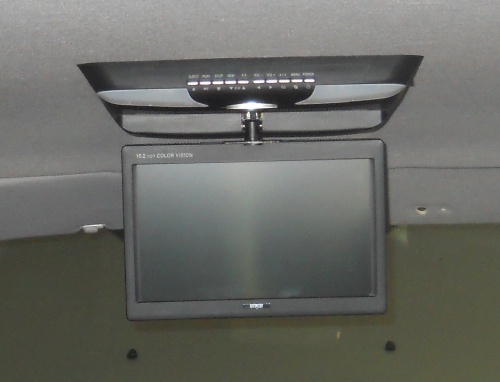

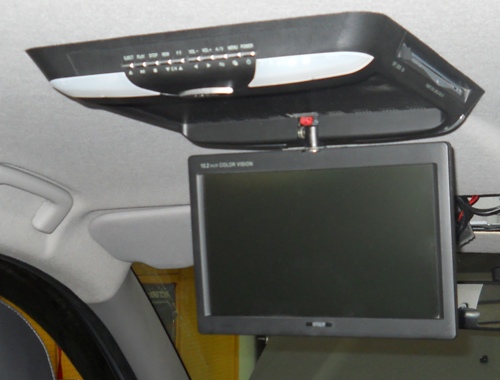

Если Вы заметили на предыдущем фоте , в месте где подсветка салона, то там свисают провода, вот на это место мы и установим наш потолочник.
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_potolochnic01.jpg)
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_potolochnic02.jpg)
После выполнения этих работ мы приступаем к шумоизоляции капота и колесных арок.

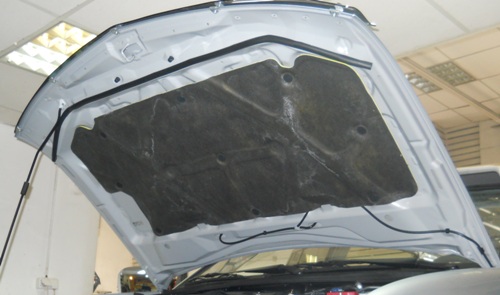

Шумовиброизоляция капота. материалы: ВибропластМ1, Изотон ЛМ
ДО
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_kapot01.jpg)

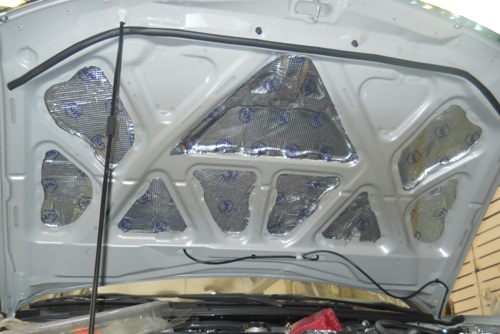

Наносим первый слой Вибропласт М1
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_kapot02.jpg)

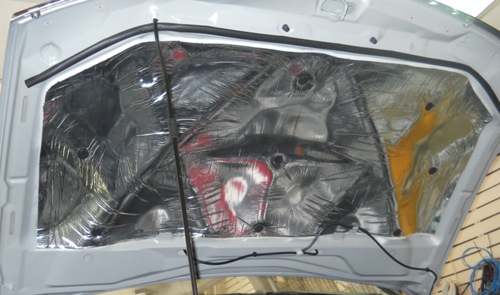

Наносим второй слой Изотон ЛМ
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_kapot03.jpg)

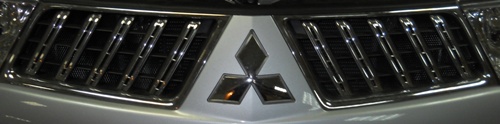

На внутреннюю сторону декоративной решетки радиатора наносим сетку с диаметром отверстия 2мм, тем самым защищая сам радиатор от забивания насекомыми.
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_reshotka_radiator01.jpg)

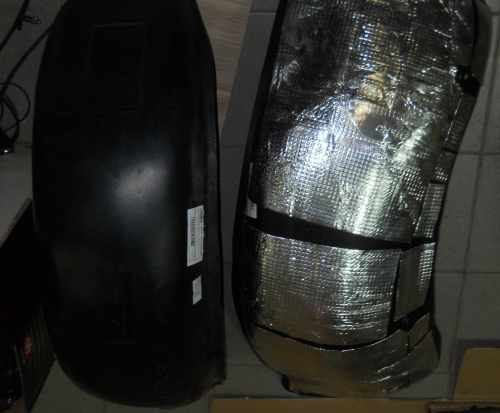

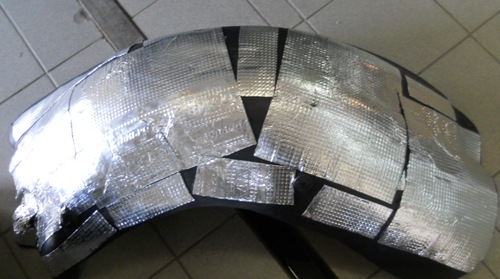

На внутреннюю сторону подкрылок наносим ВибропластМ1
ДО ПОСЛЕ
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_podkrilok01.jpg)
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_podkrilok02.jpg)
Устанавливаем автономный отопитель.
Для его установке необходимо место под капот, но его не оказалось, поэтому как и на прошлом варианте мы переносим правый (по ходу движения автомобиля) аккумулятор объединив его с левым.

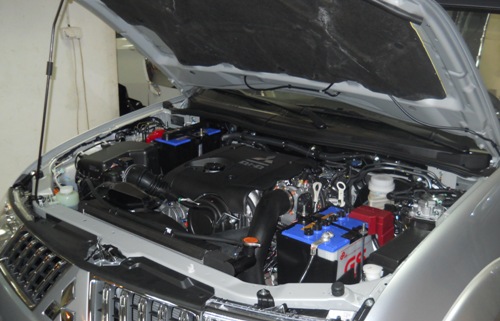

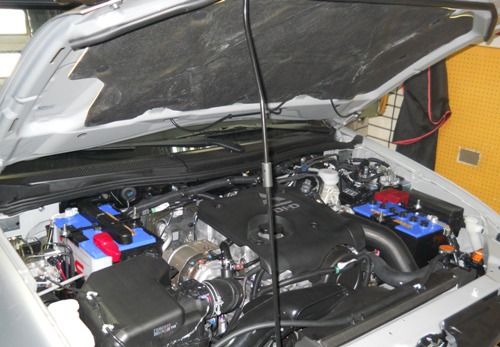

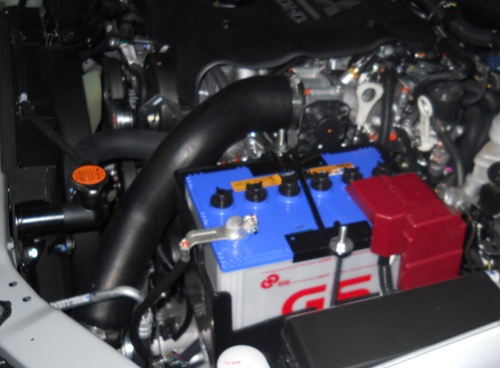

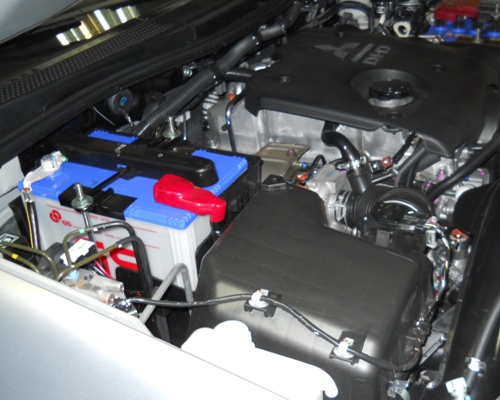

Как это выглядело до переноса АКБ
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_akb01.jpg)
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_akb02.jpg)
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_akb03.jpg)
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_akb04.jpg)
Очень многие пишут в форумах что придётся наращивать + провод, но он довольно длинный и для переноса АКБ его вполне хватит.
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_akb06.jpg)

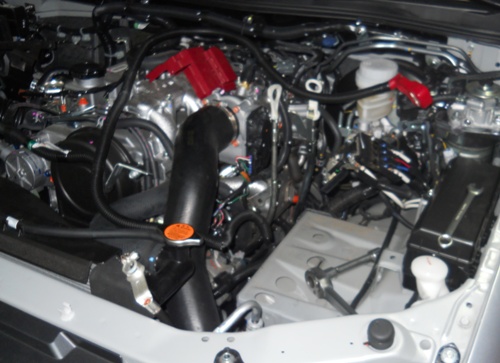

А вот полученного места недостаточно для установки штатных АКБ,
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_akb05.jpg)

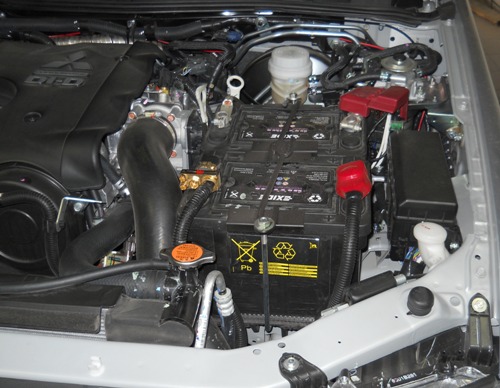

поэтому мы заменили штатные аккумуляторы на гелевые аккумуляторы EXIDE MAXXIMA 900
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_akb07.jpg)

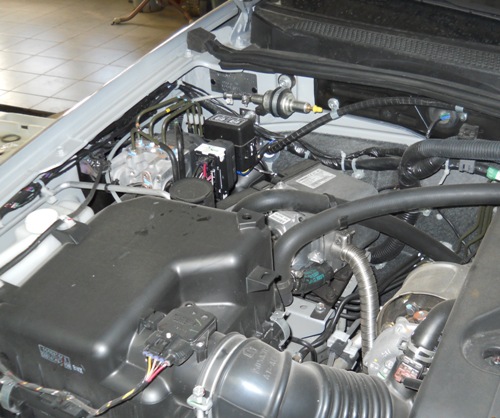

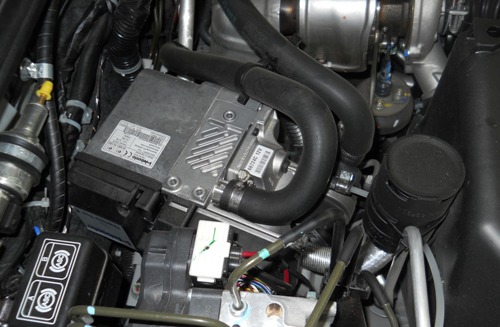

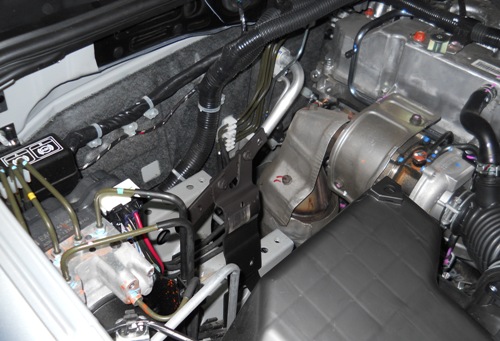

И у нас освободилось место для установки автономного отопителя Вебасто.
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_webasto01.jpg)
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_webasto02.jpg)
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_webasto03.jpg)

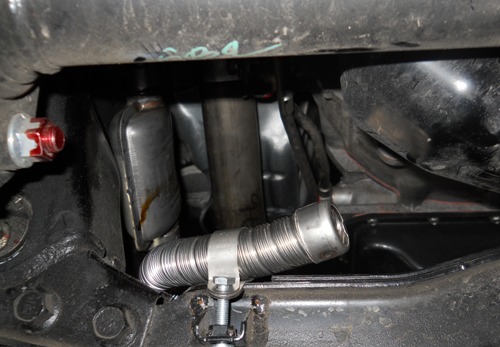

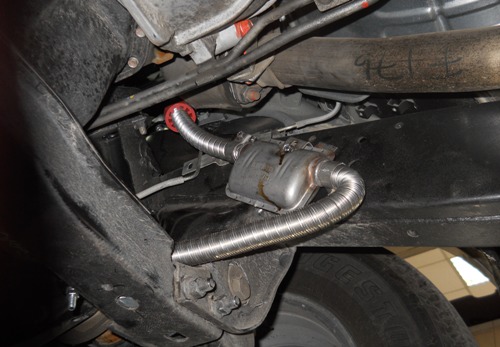

Выход отработавших газов мы направили на поддон картера ДВС, чтоб обеспечить во время работы подогревателя, подогрев масла в картере двигателя.
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_webasto04.jpg)
![автонаходка, интернет-магазин](/files/Image/foto/mmc_sport_webasto05.jpg)
