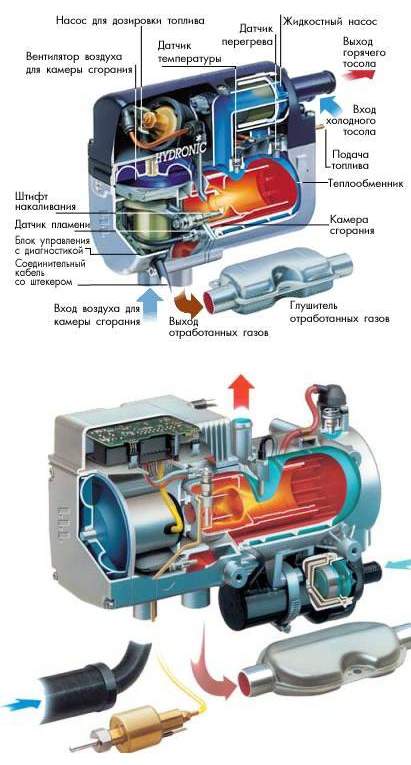

Принцип работы жидкостного подогревателя двигателя HYDRONIC

После получения команды с устройства управления в отопителе происходят следующие процессы:
1. Происходит проверка на работоспособность и
безопасность всех систем (компонентов) отопителя.

2. Включается водяной насос обеспечивающий
циркуляцию антифриза в системе охлаждения
двигателя.

3. Включается штифт накаливания.

4. Начинает работать мотор горелки (подается воздух
в камеру сгорания).

5. Топливный насос начинает подавать топливо
в камеру сгорания, где топливо смешивается
с воздухом и топливно-воздушная смесь
воспламеняется.

6. Датчик пламени регистрирует растущую
температуру, после чего штифт накаливания
выключается и процесс горения продолжается
самостоятельно под контролем блока управления.

7. Тепловая энергия через теплообменник передается
охлаждающей жидкости.

8. Когда температура охлаждающей жидкости
достигает 30о. Блок управления отопителя включает
вентилятор штатной "печки" и начинается прогрев
салона автомобиля.

9. При достижении антифризом температуры 80о
отопитель переходит в "малый" режим.
Если температура охлаждающей жидкости
продолжает расти отоптель переходит в режим
ожидания - пламя гаснет, топливный
насос прекращает работать.

10. Когда температура охлаждающей жидкости
снижается до 75о. Отопитель вновь включается
в режиме "мощный".

Инструкции пользователя, руководства по установке >>>

ВАШ ВОПРОС ИЛИ КОММЕНТАРИЙ:

Никнейм или Ф.И.О.:

E-mail:
Комментарий:
Загрузить файл (jpg, jpeg, gif):
Защита от спама:  Защитный код - вычислите выражение и впишите ответ

СПИСОК КОММЕНТАРИЕВ

  1. 22.12.2019 19:07 Роберт
    Подскажите. У меня такая проблема с гидроником, подогреватель отработав заданное время 30 мин, на брелоках информация что выключен, а по факту запускается повторно и эта информация негде не отражается кроме как на дисплее в салоне автомобиля заново отчёт времени и прогрев, приходится отключать принудительно удерживая кнопку несколько секунд. В чем может быть проблема, ошибки проверял их нет.
  2. 26.10.2017 11:23 Дмитрий
    Здравствуйте. Подскажите пожалуйста. У меня стоит гидроник бензин, модель не помню. Запуск с кнопки квадратной с синем диодом и насос подкачки топлива располагается снаружи. При его запуске предварительно происходят все манипуляции исправно, но в тот момент, когда должно произойти горение в камере, из выхлопной трубы идет густой белый дым. При повторном включении дыма может и не быть но присутствует запах топлива. Диод мигает одинаковыми импульсами и ошибку считать не могу. Что может быть? И где находятся фильтра(сетки) по очистке топлива? Заранее благодарю.

    26.10.2017 13:41 Автонаходка, Олег Рахманин


    Здравствуйте, к сожалению мы не занимаемся ремонтом и диагностикой отопителей, рекомендую обратится в сервис, скорее всего необходимо ТО отопителю.

  3. 26.10.2017 11:19 николай
    подскажите,у меня при включении на подогревателе перегорел предохранитель 5w, я его заменил,запустил снова подогреватель он поработал 10 минут и задымился при этом оплавился предохранитель и я выдернул все предохранители. что может быть,спасибо

    26.10.2017 13:37 Автонаходка, Олег Рахманин


    Здравствуйте, нужно смотреть из за чего он сгорел, возможно где то был обрыв или КЗ, рекомендую обратится в сервис.

  4. 04.10.2017 11:56 Евгений
    Здравствуйте! Иногда гидроник не хочет запускаться, и при этом салонный таймер также не реагирует на нажатия, экран не горит. Потом само собой проходит и всё работает. Аккумулятор свежий. В какую сторону копать?

    04.10.2017 12:05 Автонаходка, Олег Рахманин


    Здравствуйте, нужно смотреть, начать лучше с проводки и контактов, если таймер не работает значит нет питания на нем.

  5. 09.01.2017 21:27 Тарасов Андрей
    Здравствуйте, подскажите пожалуйста: с пульта сигнализации даю команду на запуск гидроника, приходит ответ, что команда прошла, на минитаймере отчитываются минуты в обратную сторону, а сам гидроник не работает...

    10.01.2017 10:57 Автонаходка, Олег Рахманин


    Здравствуйте, нужно смотреть, рекомендую обратится в сервис.

  6. 02.11.2016 20:37 Сергей
    прошу помочь советом.на коннекте стоит штатно гидроник эбершпехер.Происходит следующее-утром запуск,пошла работать помпочка,продувка,топливный насос и обогреватель запускается.Работает полминуты,носос перестает качать и все тухнет,помпочка ещё какое=то время качает и выключается.И что интересно,чем ниже температура на улице,тем дольше работает.При повторном запуске

    03.11.2016 10:38 Автонаходка, Олег Рахманин


    Здравствуйте, не сталкивались.

  7. 22.10.2016 01:02 Евгений3 сообщений
    Да, предполагал, что стал слабым аккумулятор. 05.01.2016г заменил. но проблему этим не снял.

    22.10.2016 19:25 Автонаходка, Олег Рахманин


    Так причин много, Вы только одну устранили, хотя можно было просто проверить АКБ на исправность.

  8. 22.10.2016 00:58 Евгений3 сообщений
    Здравствуйте. Не запускается вообще. На информационном табло загорается и тут же гаснет лампочка. При нормальном запуске она включается и светит постоянно, дополнительно появляется надпись: доп. обогрев вкл. Но если завести и прогреть двигатель до положительной температуры, то он (обогреватель) запускается и работает. Или автомобиль закатить в тёплый бокс, дать согреться, то отопитель работает штатно (проверено).

    22.10.2016 19:23 Автонаходка, Олег Рахманин


    Здравствуйте, нужно смотреть.

  9. 21.10.2016 01:15 Евгений3 сообщений
    Здравствуйте. У меня Форд Куга 2011г дизель. Установлен Эбершпехер. Зимой 2015/16г появилась неисправность: если двигатель холодный и на улице температура ниже чем минус 5 он не запускается (никак). Если выше, или двигатель тёплый работает штатно. Обращался в сервисы в Белгороде, Иваново - диагностируют, ошибок нет, разводят руками. Пробовал летом - работает. Пробовал недавно ( при + 1) работает "змей". С беспокойством жду зиму.... Подскажите в чём причина?!

    21.10.2016 09:41 Автонаходка, Олег Рахманин


    Здравствуйте, если нет ошибок то нужно смотреть что и как он не запускается вообще или немножко но проработал, Вы же тонкости не описываете, но я подозреваю что это ОЖ пробка или насос.

  10. 23.03.2016 22:33 maxat_ka3ax
    Здравствуйте. Включаю Hydronic, он выдает только порцию жидкости водяным насосос и все. Не подскажите причину?

    24.03.2016 09:57 Автонаходка, Олег Рахманин


    Здравствуйте, по Вашему описанию не подскажем, т.к мы не знаем что за гидроник, как Вы его запускаете, и нет более подробного описания процесса, Вы пишите: он выдает порцию жидкости, куда выдает? наружу? или в систему? и как Вы об этом узнали, поэтому рекомендуем обратится в сервис для диагностики.

  11. 18.11.2015 20:47 горевсергей
    не работает насосик на эбершпехере 24 вольта , есть от газели могу поставить маторчик на 12 вольт?

    18.11.2015 21:31 Автонаходка, Олег Рахманин


    Здравствуйте, а как Вы его поставите? напряжение же разное.

  12. 21.12.2014 02:14 Денис
    На гидронике 4 кв. выскакивает 56 ошибка, редко 54, датчик пламени менял, выхлоп, забор воздуха и кол-во топлива проверено, вскрывал мозги и пропаивал контакты разъема на плате, все равно 56 при переходе с большой на малую фазу горения.

    22.12.2014 14:42 Автонаходка, Олег Рахманин


    Здравствуйте, могу порекомендовать в сервис обратится.
